Fiber.2SAT
ВернутьсяПередача 2-х независимых диапазонов спутниковых ПЧ (950-2150 МГц) и кабельного диапазона (5-870 МГц).

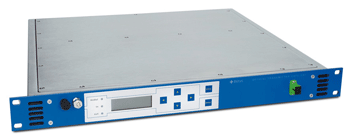

Система Fiber.2SAT обеспечивает одновременную передачу двух диапазонов спутниковых ПЧ (далее по тексту «ПЧ») вне зависимости от источника сигналов, а также диапазон частот кабельного телевидения 5-870 МГц на одной оптической длине волны с помощью широкополосного передатчика
Fx-DS40.
Для объединения 2-х независимых «ПЧ» в один кабель в системе Fiber.2SAT используется диапазонный конвертор 2SAT-S, в котором все частоты одной из «ПЧ» (во избежание интерференций с другой) переносятся в диапазон 2500-3700 МГц, а затем на выходе конвертера производится их смешивание.
Для передачи по одному волокну более двух спутниковых «ПЧ» применяются несколько передатчиков Fiber.2SAT с DWDM-лазерами в соответствии: 1 передатчик Fx-DS40 = 2 независимые ПЧ.
В качестве приемно-распределительного оборудования для разных условий выполнения коаксиальной разводки предлагается несколько вариантов:
XON80.2SAT на выходе имеет встроенные делители мощности 1х2 и выводит оба передаваемых спутниковых диапазона на равнозначные выходы каждый:
XON80.2SAT-T дополнительно обеспечивает вывод частот кабельного диапазона:
XON80.2SAT-M-WDM-CHxx имеет встроенные WDM-фильтр и мультисвитч 2х4. Предназначен для работы в сетях PON. Предусмотрена возможность каскадирования по оптике:
XON80.2SAT-WDM-CHxx – версия без мультисвитча:
XON80-2x2SAT-WDM-CHxx-CHxx – устройство для вывода из оптического волокна 4-х независимых спутниковых диапазонов (4хSAT-IF), сформированных двумя системами Fiber.2SAT на основе технологии WDM. Предназначен для работы в сетях PON. Предусмотрена возможность каскадирования по оптике:
XON80.2SAT-M-WDM-CHxx-CHxx – версия с мультисвитчем 4х4:
XON80.2SAT-2M-WDM-CHxx-CHxx – версия с двумя мультсвитчами 2х2:
Примечание
Абонентские PON-терминалы комплектациями не предусматривается.
